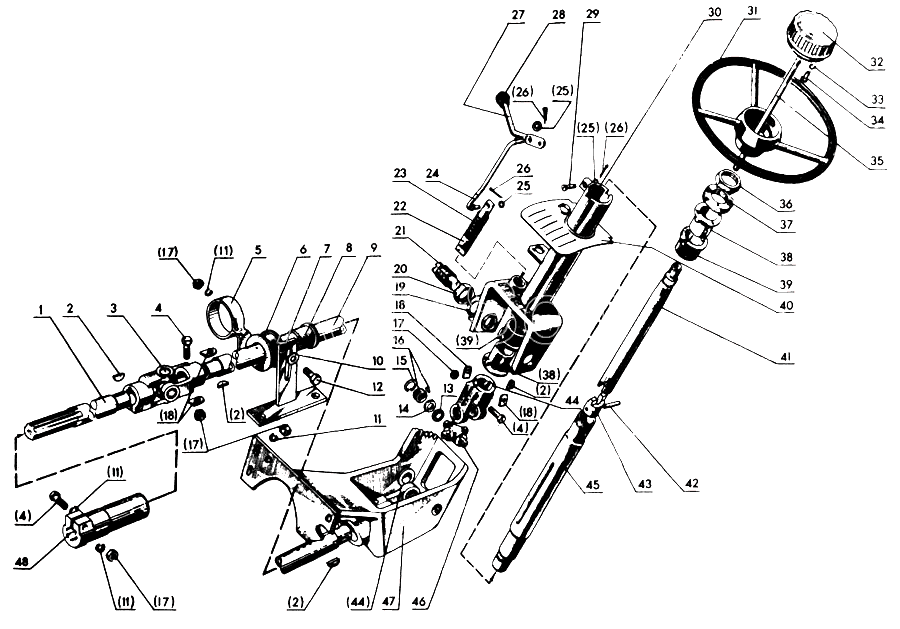

Привод рулевого управления. Колесо рулевого управления

№

чертежный номер

название запчасти

-

70-3401050-Б

Вал со штифтом и хвостовиком в сборе

-

70-3401080-В

Труба с фиксатором и пружиной в сборе

-

70-3401085

Рычаг с тягой, шайбой и шплинтом в сборе

-

80-3401005

Привод

-

80-3401010

Привод рулевого механизма в сборе

-

80-3401100

Корпус с хомутом, амортизатором и втулкой в сборе

1

80-3401072

Вал

2

Шпонка сегментная 5х10 ГОСТ 8795-68

Шпонка сегментная 5х10 ГОСТ 8795-68

3

50-3401060

Кардан

4

Болт М10-6gх40.88.35.019 ГОСТ 7796-70

Болт М10-6gх40.88.35.019 ГОСТ 7796-70

5

80-3401103

Хомут

6

80-3401104

Амортизатор

7

80-3401105

Стойка

8

80-3401106

Втулка

9

80-3401052-Б

Вал

10

Шайба 10.01.019 ГОСТ 11371-78

Шайба 10.01.019 ГОСТ 11371-78

11

Шайба 10ОТ 65Г 06 ГОСТ 6402-70

Шайба 10ОТ 65Г 06 ГОСТ 6402-70

12

Болт М10-6gх30.88.35.019 ГОСТ 7796-70

Болт М10-6gх30.88.35.019 ГОСТ 7796-70

13

50-3401063

Обойма

14

50-3401064

Сальник

15

Кольцо Б19 ГОСТ 13943-68

Кольцо Б19 ГОСТ 13943-68

16

904700УС17

Подшипник

17

Гайка М10-6Н.6.019 ГОСТ 5915-70

Гайка М10-6Н.6.019 ГОСТ 5915-70

18

80-3401013

Шайба

19

70-3401028

Шайба

20

Гайка М27х2-6Н.6.019 ГОСТ 2526-70

Гайка М27х2-6Н.6.019 ГОСТ 2526-70

21

70-3401089

Винт

22

70-3401088-Б

Фиксатор

23

70-3401087

Пружина 392 ГОСТ 13771-68

24

70-3401084

Тяга

25

Шайба 6.01.019 ГОСТ 11371-78

Шайба 6.01.019 ГОСТ 11371-78

26

Шплинт 1,6х12.007 ГОСТ 397-66

Шплинт 1,6х12.007 ГОСТ 397-66

27

70-3401083

Рычаг

28

70-3401093

Наконечник

29

Палец 6х18 ОСТ 37.001.163-75

Палец 6х18 ОСТ 37.001.163-75

30

70-3401020

Труба

31

66-3402015-02

Колесо рулевое

32

70-3401035

Головка

33

Шайба 6ОТ 65Г 06 ГОСТ 6402-70

Шайба 6ОТ 65Г 06 ГОСТ 6402-70

34

Болт М6-6gх12.88.35.019 ГОСТ 7796-70

Болт М6-6gх12.88.35.019 ГОСТ 7796-70

35

70-3401140

Пластина

36

70-3401079

Контргайка

37

70-3401078

Гайка

38

70-3401076

Втулка

39

70-3401077-Б

Амортизатор

40

70-3401094

Пластина уплотнительная

41

70-3401074-Б

Вал рулевой

42

Штифт 8Пр2х36 ГОСТ 3128-70

Штифт 8Пр2х36 ГОСТ 3128-70

43

70-3401054-Б

Хвостовик вала

44

50-3401061-А

Вилка

45

70-3401055

Вал промежуточный

46

50-3401062

Крестовина

47

70-3401120

Кронштейн

48

80-3401070

Втулка
