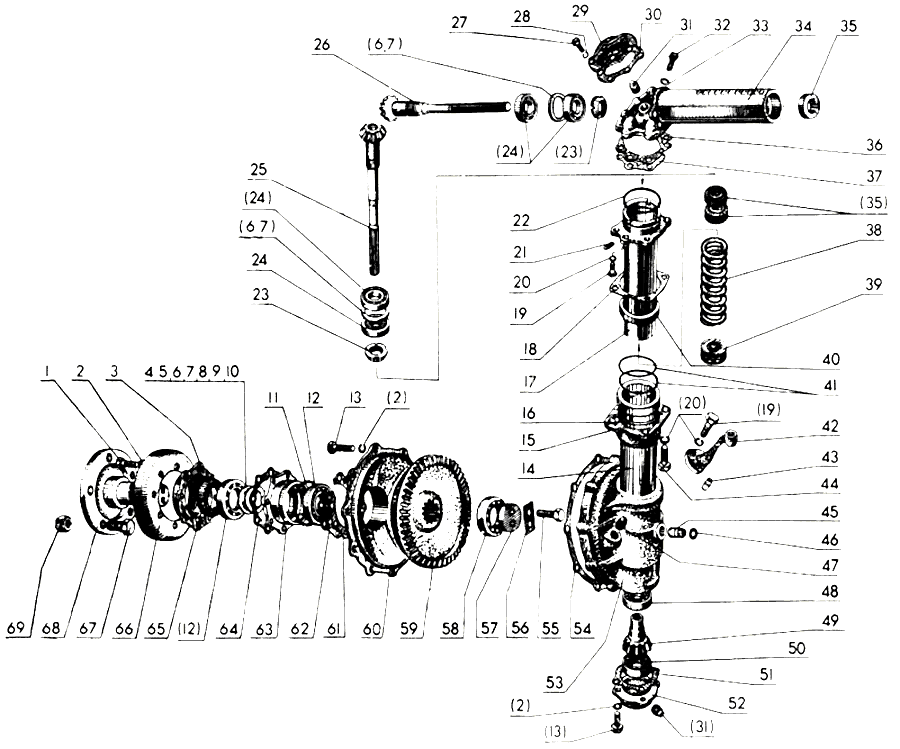

Редуктор конечной передачи

№

чертежный номер

название запчасти

-

12-12-306

Кольцо

-

52-2308015-А1

Корпус левый

-

52-2308060

Шестерня 52-2308061в сборе с подшипниками

-

52-2308075

Рычаг левый

-

52-2308100

Верхняя коническая пара в сборе

-

52-2308100-03

Верхняя коническая пара

-

52-2308110-А1

Корпус редуктора правый в сборе

-

52-2308115-А1

Корпус редуктора левый в сборе

-

52-2308130

Опора в сборе

-

52-2308135

Вал с подшипниками в сборе

-

52-2308135-01

Полуось с подшипниками в сборе

-

72-2308005

Редуктор левый в сборе

-

72-2308005-04

Редуктор левый

-

72-2308010

Редуктор правый в сборе

-

72-2308010-04

Редуктор правый

-

72-2308020

Стакан в сборе

-

72-2308050

Шестерня 72-2308062 в сборе

-

72-2308050-01

Шестерня

-

72-2308070

Фланец с болтом в сборе

-

72-2308090

Корпус сальника с манжетой в сборе

-

Гайка М10.6Н.06.019 ГОСТ 5915-70

Гайка М10.6Н.06.019 ГОСТ 5915-70

1

Болт М10-6gх45.88.35.019 ГОСТ 7795-70

Болт М10-6gх45.88.35.019 ГОСТ 7795-70

2

Шайба 10ОТ 65Г 06 ГОСТ 6402-70

Шайба 10ОТ 65Г 06 ГОСТ 6402-70

3

72-2308066

Корпус сальника

4

72-2308121

Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников)

5

72-2308121-01

Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников)

6

72-2308121-02

Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников)

7

72-2308121-03

Кольцо регулировочное В = 6,25 (к-во дет. - по потребности)

8

72-2308121-04

Кольцо регулировочное В = 6,40 (к-во дет. - по потребности)

9

72-2308121-05

Кольцо регулировочное В = 6,55 (к-во дет. - по потребности)

10

72-2308121-06

Кольцо регулировочное В = 6,70 (к-во дет. - по потребности)

11

Кольцо 120-125-30-2-4 ГОСТ 9833-73

Кольцо 120-125-30-2-4 ГОСТ 9833-73

12

Подшипник 7212А ТУ 37.006. 162-89

Подшипник 7212А ТУ 37.006. 162-89

13

Болт М10-6gх25.88.35.019 ГОСТ 7795-70

Болт М10-6gх25.88.35.019 ГОСТ 7795-70

14

52-2308084-А1

Гильза

15

52-2308101

Корпус

16

72-2308044

Кольцо

17

52-2308040

Труба шкворня

18

52-2308096

Прокладка

19

Болт М12-6gх35.88.35.019

Болт М12-6gх35.88.35.019

19

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

20

Шайба 12ОТ 65Г 06 ГОСТ 6402-70

Шайба 12ОТ 65Г 06 ГОСТ 6402-70

21

72-2308011

Винт

22

Кольцо 095-100-30-1-4 ГОСТ 9833-73

Кольцо 095-100-30-1-4 ГОСТ 9833-73

23

52-2308097

Гайка

24

Подшипник 7507. ТУ 37.006.162-89

Подшипник 7507. ТУ 37.006.162-89

25

52-2308063

Вал

26

52-2308065

Полуось

27

Болт М8-6gх14.88.35.019 ГОСТ 7798-70

Болт М8-6gх14.88.35.019 ГОСТ 7798-70

28

Шайба 8Т 65Г ГОСТ 6402-70

Шайба 8Т 65Г ГОСТ 6402-70

29

52-2308030-А

Крышка

30

52-2308028-А

Прокладка

31

Пробка КГ-3/8" ОСТ 23.1.117-83

Пробка КГ-3/8" ОСТ 23.1.117-83

32

72-2308046

Винт

33

52-2308077

Прокладка

34

52-2308025

Корпус

34

52-2308025-01

Корпус

35

Манжета 2.2-30х52-1 ГОСТ 8752-79

Манжета 2.2-30х52-1 ГОСТ 8752-79

36

52-2308038

Прокладка регулировочная В = 0,5 мм

37

52-2308039

Прокладка регулировочная В = 0,2 мм

38

50-3001022-А1

Пружина

39

Подшипник 8208 ГОСТ 7872-89

Подшипник 8208 ГОСТ 7872-89

40

72-2308012

Уплотнение

41

52-2308091-А

Кольцо

42

52-2308074

Рычаг правый

43

52-2308094

Штифт

44

Болт М12-6gх40.88.35.019 ГОСТ 7796-70

Болт М12-6gх40.88.35.019 ГОСТ 7796-70

45

52-2308099

Штифт

46

Кольцо 011-014-19-2-4 ГОСТ 9833-73

Кольцо 011-014-19-2-4 ГОСТ 9833-73

47

Пробка КГ-3/4" ОСТ 23.1.117-83

Пробка КГ-3/4" ОСТ 23.1.117-83

48

Подшипник 208 ГОСТ 8338-75

Подшипник 208 ГОСТ 8338-75

49

52-2308061

Шестерня

50

Подшипник 209К5 ГОСТ 8338-75

Подшипник 209К5 ГОСТ 8338-75

51

52-2308024

Прокладка

52

52-2308035

Крышка

53

52-2308014-А1

Корпус правый

54

52-2308034

Прокладка

55

72-2308018

Болт

56

72-2308013

Пластина

57

72-2308031

Шайба

58

Подшипник 2310КМ ГОСТ 8328-75

Подшипник 2310КМ ГОСТ 8328-75

59

72-2308062

Шестерня

60

72-2308016

Крышка

61

72-2308022

Прокладка регулировочная В = 0,8

62

72-2308021

Прокладка регулировочная В = 0,2

63

72-2308036

Стакан

64

72-2308023

Прокладка

65

Манжета 2.2-75х100-1 ГОСТ 8752-79

Манжета 2.2-75х100-1 ГОСТ 8752-79

66

72-2308029

Грязевик

66

82-2308029

Грязевик

67

40-3103016

Болт

67

40-3103016

Болт

68

72-2308017

Фланец

68

82-2308017

Фланец

69

40-3103017

Гайка
