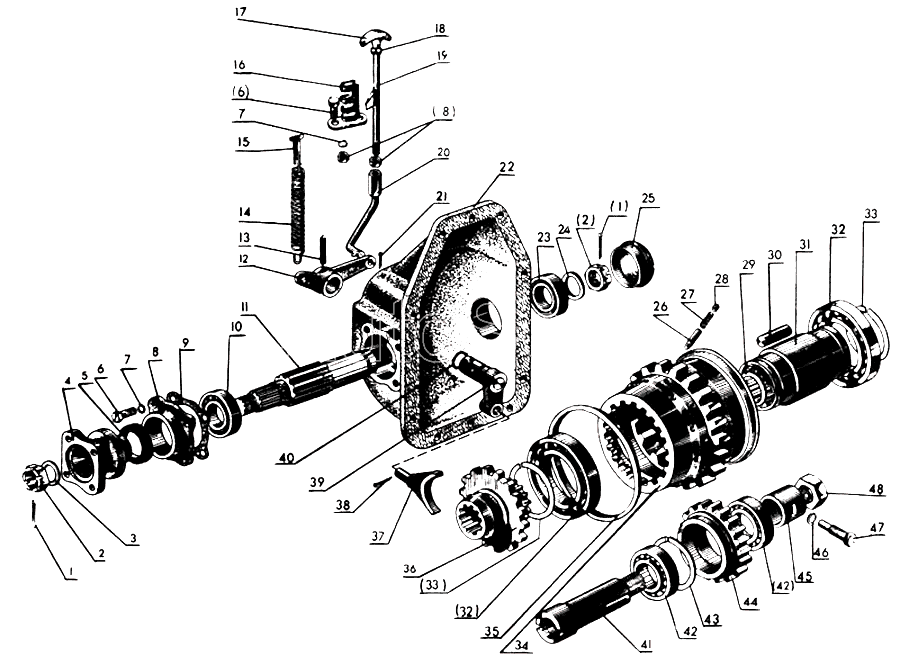

Раздаточная коробка

№

чертежный номер

название запчасти

-

52-1802077РН

Ролик (только для запчастей)

-

52-1802094РН

Ось в сборе (только для запчастей)

-

52-1802095-Б

Шестерня промежуточная с кольцом и подшипником в сборе

-

52-1802100

Корпус с манжетой в сборе

-

52-1802110-А

Комплект роликов (только для запчастей)

-

72-1802020

Коробка раздаточная в сборе

-

72-1802060

Шестерня с обгонной муфтой в сборе

-

72-1802125РБ

Шестерня (только для запчастей)

1

Шплинт 4х25.019 ГОСТ 397-79

Шплинт 4х25.019 ГОСТ 397-79

2

70-3003032

Гайка

3

52-1802079

Шайба

4

52-1802070

Фланец

5

Манжета 2.2.38х58-1 ГОСТ 8752-79

Манжета 2.2.38х58-1 ГОСТ 8752-79

6

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

7

8Т ОСТ 37.001.115-75

Шайба

8

52-1802073

Корпус

9

52-1802074

Прокладка

10

Подшипник 306К5 ГОСТ 8338-75

Подшипник 306К5 ГОСТ 8338-75

11

72-1802063

Вал

12

52-1802082

Рычаг

13

Штифт 10х40 ГОСТ 14229-78

Штифт 10х40 ГОСТ 14229-78

14

50-1605152

Пружина

15

72-1802106

Петля

16

72-1802150

Стойка

17

50-1310136

Рукоятка

18

Гайка М8-6Н.6.019 ГОСТ 5915-70

Гайка М8-6Н.6.019 ГОСТ 5915-70

19

82-1802170-01

Тяга

20

72-1802135

Тяга

21

Шплинт 3,2х18.019 ГОСТ 397-79

Шплинт 3,2х18.019 ГОСТ 397-79

22

52-1802065-А

Корпус

23

Подшипник 305А ГОСТ 8338-75

Подшипник 305А ГОСТ 8338-75

24

72-1802064

Шайба

25

52-1802076

Крышка

26

52-1802069-Б

Штифт

27

52-1802066-А

Пружина

28

52-1802111

Пробка

29

70-1601082

Шайба распорная

30

52-1802077

Ролик

31

72-1802062А2

Втулка

32

Подшипник 115 ГОСТ 8338-75

Подшипник 115 ГОСТ 8338-75

33

52-1802102

Кольцо

34

52-1802061-А

Шестерня

35

52-1802067

Обойма

36

72-1802068

Шестерня

37

52-1802084

Вилка

38

Шплинт 4х22 ГОСТ 397-79

Шплинт 4х22 ГОСТ 397-79

39

52-1802080-Б1

Валик с рычагом

40

Кольцо 020-025-30-1-4

Кольцо 020-025-30-1-4

41

52-1802094

Ось

42

Подшипник 7306А ГОСТ 333-79

Подшипник 7306А ГОСТ 333-79

43

52-1802097

Кольцо

44

52-1802091

Шестерня

45

52-1802092-Б

Втулка

46

Шайба 12 ОТ ОСТ 37.001.115-76

Шайба 12 ОТ ОСТ 37.001.115-76

47

52-1802093

Винт

48

72-1802128

Гайка
