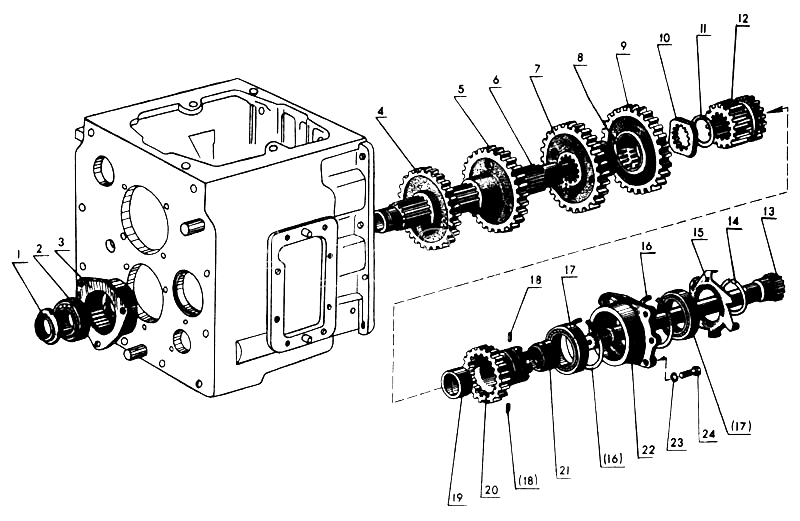

Вал промежуточный

№

чертежный номер

название запчасти

-

50-1701190-А

Шестерня II ступени редуктора в сборе

-

50-1701200

Гнездо подшипника с подшипником в сборе

-

70-1701060

Шестерня с подшипником и промежуточной шестерней в сборе

1

50-1701181

Гайка вала

2

Подшипник 60210 ГОСТ 7242-70

Подшипник 60210 ГОСТ 7242-70

3

50-1701184

Гнездо подшипника

4

50-1701218

Шестерня V передачи и з. х.

5

50-1701216

Шестерня IV передачи

6

50-1701182

Вал промежуточный

7

50-1701214

Шестерня III передачи

8

Подшипник ЗКК 72-82-45Е

Подшипник ЗКК 72-82-45Е

9

Ф50-1701056-Б

Шестерня промежуточная

10

50-1701183

Шайба упорная

11

50-1701187

Упор

12

50-1701196

Шестерня I ступени редуктора

13

50-1701185

Вал внутренний

14

Кольцо 2В75 ГОСТ 13940-68

Кольцо 2В75 ГОСТ 13940-68

15

50-1701401

Крыльчатка

16

Кольцо 2В115 ГОСТ 13941-68

Кольцо 2В115 ГОСТ 13941-68

17

Подшипник 12115КМ ГОСТ 8328-75

Подшипник 12115КМ ГОСТ 8328-75

18

Штифт 5Сзх10 ГОСТ 3128-70

Штифт 5Сзх10 ГОСТ 3128-70

19

70-1701402

Втулка

20

50-1701198-А

Шестерня II ступени редуктора

21

50-1701191

Гнездо

22

50-1701195

Стакан

23

Шайба 12 ОТ.65Г.06 ГОСТ 6402-70

Шайба 12 ОТ.65Г.06 ГОСТ 6402-70

24

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

Болт М12-6gх35.88.35.019 ГОСТ 7796-70
