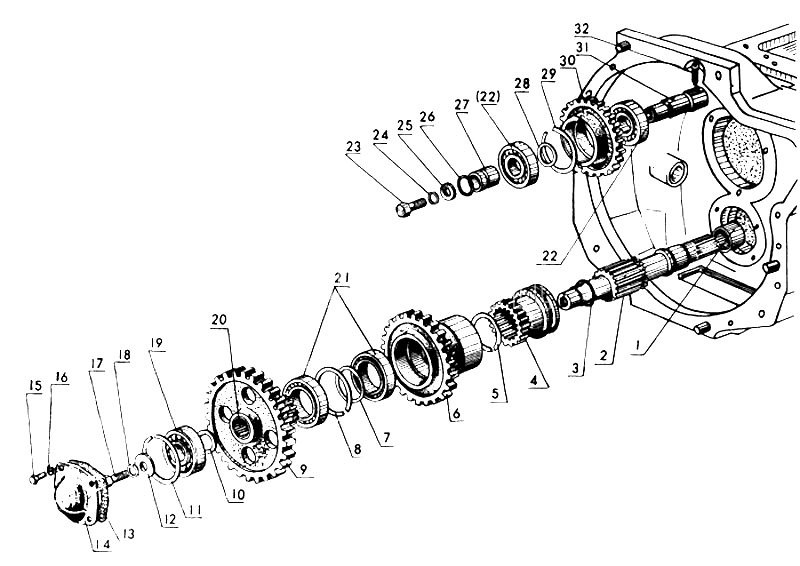

Корпус сцепления

№

чертежный номер

название запчасти

1

Подшипник 942/40 ГОСТ 4060-60

Подшипник 942/40 ГОСТ 4060-60

2

70-1601021-Б

Вал привода ВОМ

3

70-1601076

Кольцо

4

70-1601081

Муфта

5

Кольцо 2В50 ГОСТ 13940-68

Кольцо 2В50 ГОСТ 13940-68

6

70-1601086-Б

Шестерня привода ВОМ (II ступень)

7

70-1601083

Шайба распорная

8

Кольцо 2В90 ГОСТ 13941-68

Кольцо 2В90 ГОСТ 13941-68

9

70-1601088-Б

Шестерня привода ВОМ (I ступень)

10

70-1601082

Шайба распорная

11

Кольцо КСП-72 ГОСТ 2893-73

Кольцо КСП-72 ГОСТ 2893-73

12

50-1601038

Шайба нажимная

13

50-1601091

Прокладка

14

50-1601089

Крышка подшипника

15

Болт М8-6gх16.88.35.019 ГОСТ 7796-70

Болт М8-6gх16.88.35.019 ГОСТ 7796-70

16

8Т ОСТ 37.001.115-75

Шайба

17

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

18

12 ОТ

Шайба ОСТ 37.001.115-75

19

Подшипник 6-50306К ГОСТ 2693-73

Подшипник 6-50306К ГОСТ 2693-73

20

Подшипник 943/30 ГОСТ 4060-60

Подшипник 943/30 ГОСТ 4060-60

21

Подшипник 210 ГОСТ 8338-75

Подшипник 210 ГОСТ 8338-75

22

Подшипник 305 ГОСТ 8338-75

Подшипник 305 ГОСТ 8338-75

23

Болт М10-6gх30.88.35.019 ГОСТ 7796-70

Болт М10-6gх30.88.35.019 ГОСТ 7796-70

24

Шайба 10 ОТ ОСТ 37.001.115-75

Шайба 10 ОТ ОСТ 37.001.115-75

25

Шайба 10х6.01.019 ГОСТ 6958-68

Шайба 10х6.01.019 ГОСТ 6958-68

26

Кольцо 025-030-30-1-4

Кольцо 025-030-30-1-4

27

50-1601336

Втулка упорная

28

70-1601333

Кольцо

29

Кольцо 2В62 ГОСТ 12941-68

Кольцо 2В62 ГОСТ 12941-68

30

70-1601331

Шестерня промежуточная

31

70-1601335

Ось шестерни

32

Винт М12-6gх25.58.35.019 ГОСТ 1478-64

Винт М12-6gх25.58.35.019 ГОСТ 1478-64
