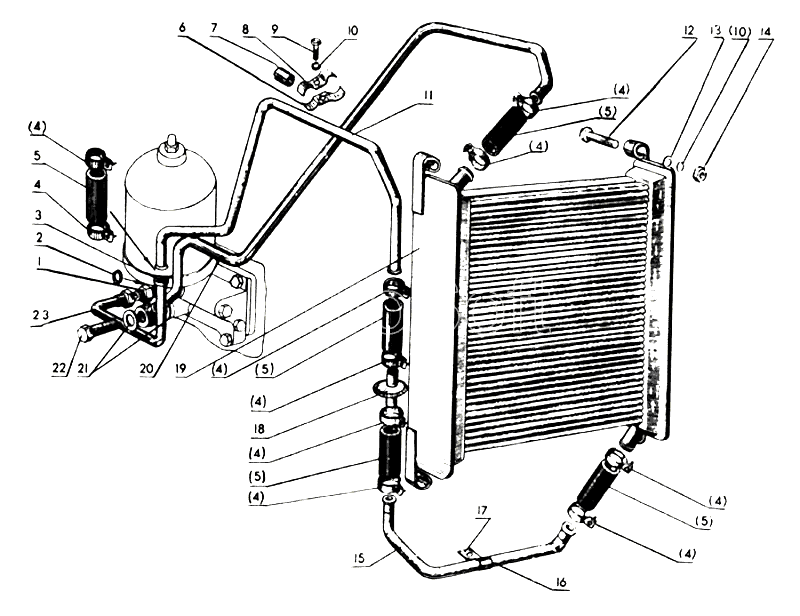

Масляный радиатор

№

чертежный номер

название запчасти

-

70-1405100

Маслопровод в сборе

1

70-1405089

Штуцер

2

А40/50-4616339

Шайба

3

70-1405120

Маслопровод

4

ХС-21-П29

Хомутик

5

70-1405013

Шланг

6

70-3407146

Планка

7

70-3506027

Втулка

8

70-3407144

Планка

9

М8-6gх35.88.35.019 ГОСТ 7796-70

Болт

10

Шайба 8Н ГОСТ 6402-70

Шайба 8Н ГОСТ 6402-70

11

70-1405109

Маслопровод

12

Болт М8-6gх45.88.35.019 ГОСТ 7796-70

Болт М8-6gх45.88.35.019 ГОСТ 7796-70

13

Шайба 8 ГОСТ 11371-78

Шайба 8 ГОСТ 11371-78

14

Гайка М8.6Н.019 ГОСТ 5915-70

Гайка М8.6Н.019 ГОСТ 5915-70

15

70-1405117

Маслопровод

16

70-1405011

Трубка

17

70-1405112

Хомутик

18

70-1405230

Фильтр

19

70У-1405010

Радиатор

20

70-1405110

Маслопровод

21

40-4607038-А

Шайба

22

40-4607032

Болт

23

70-1405120

Маслопровод
