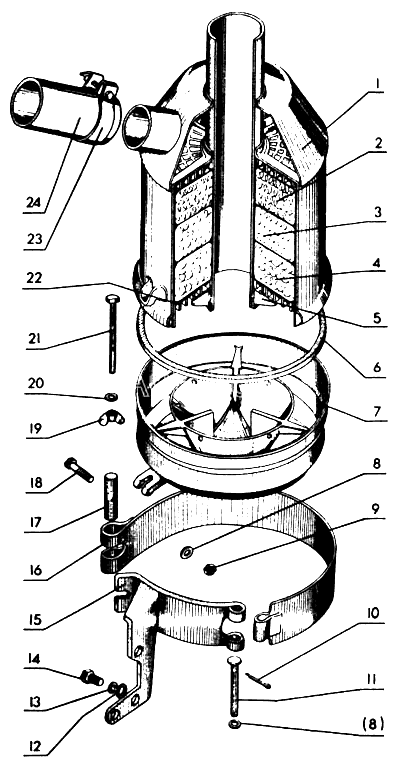

Воздушный фильтр. Воздухоочиститель

№

чертежный номер

название запчасти

-

240-1109015-А-02

Воздухоочиститель в сборе

1

240-1109035-А1-02

Корпус

2

240-1109165

Элемент фильтрующий

3

240-1109166-Б

Элемент фильтрующий

4

240-1109167-Б

Элемент фильтрующий

5

240-1109096-А

Стопор

6

240-1109306-01

Прокладка

7

240-1109250-Б2

Поддон

8

Шайба 8 ГОСТ 11371-78

Шайба 8 ГОСТ 11371-78

9

Гайка М8.6.019 ГОСТ 5915-70

Гайка М8.6.019 ГОСТ 5915-70

10

Шплинт 3,2х18.009 ГОСТ 397-66

Шплинт 3,2х18.009 ГОСТ 397-66

11

50-1109296-Б

Палец

12

Шайба 12 ГОСТ 11371-78

Шайба 12 ГОСТ 11371-78

13

Шайба 12 ГОСТ 6402-70

Шайба 12 ГОСТ 6402-70

14

Болт М12-6gх20.88.019 ГОСТ 7796-70

Болт М12-6gх20.88.019 ГОСТ 7796-70

15

240-1109290-Б

Кронштейн

16

240-1109299

Хомут

17

50Л-1109301-Б

Палец

18

Болт М8-6gх45.88.35.019 ГОСТ 7795-70

Болт М8-6gх45.88.35.019 ГОСТ 7795-70

19

Гайка М6.45Л.019 ГОСТ 3032-76

Гайка М6.45Л.019 ГОСТ 3032-76

20

Шайба 6 ГОСТ 11371-78

Шайба 6 ГОСТ 11371-78

21

50-1109262

Болт

22

240-1109095

Обойма

23

ХС-61.019

Хомут

24

50Л-1109298-Б1

Патрубок
