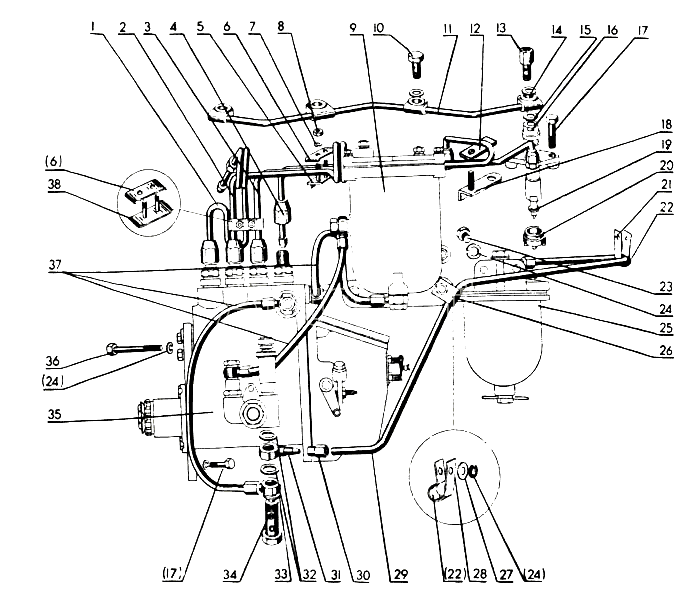

Топливные трубопроводы и топливная аппаратура

№

чертежный номер

название запчасти

-

240-1104115

Угольник с гайкой в сборе

-

240-1104300

Трубка топливная

-

4УТНМ-1111005-01

Топливный насос

1

240-1104300-01

Трубка первая

2

240-1104300-02

Трубка вторая

3

240-1104300-03

Трубка третья

4

240-1104300-04

Трубка четвертая

5

240-1111115-А-01

Кронштейн

6

240-1111106

Колодка

7

Шайба 6 ГОСТ 6402-70

Шайба 6 ГОСТ 6402-70

8

Гайка М6.6.019 ГОСТ 5915-70

Гайка М6.6.019 ГОСТ 5915-70

9

240-1117010-А-01

Фильтр топливный

10

36-1104787

Болт

11

240-1104320-А2-04

Трубопровод

12

240-1111114

Колодка

13

240-1111112

Штуцер

14

36-1104788

Прокладка

15

36-1104788-01

Прокладка

16

11-1112010-02

Форсунка

17

Болт М10-6gх35.88.35.019 ГОСТ 7796-70

Болт М10-6gх35.88.35.019 ГОСТ 7796-70

18

240-1111125-А-01

Кронштейн

19

11-1112208

Прокладка

20

240-1111036-А-01

Кольцо защитное

21

50-1111104

Хомутик

22

50-1111102-01

Прокладка

23

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

24

Шайба 10 ГОСТ 6402-70

Шайба 10 ГОСТ 6402-70

25

А23.30.000-01

Фильтр-отстойник

26

Болт М10-6gх30.88.35.019 ГОСТ 7796-70

Болт М10-6gх30.88.35.019 ГОСТ 7796-70

27

Шайба 10 ГОСТ 11371-78

Шайба 10 ГОСТ 11371-78

28

50-1111101-Б

Хомутик

29

240-1104160

Трубка

30

240-1104119

Гайка

31

240-1104118

Угольник

32

Д18-055-А

Шайба

33

Д-18-055-А-01

Кольцо

34

240-1111103-А-01

Болт

35

4УТНМ-1111005-01

Топливный насос

36

Болт М10-6gх120.88.35.019 ГОСТ 7795-70

Болт М10-6gх120.88.35.019 ГОСТ 7795-70

37

240-1104160-02

Трубка

38

240-1111105

Колодка
