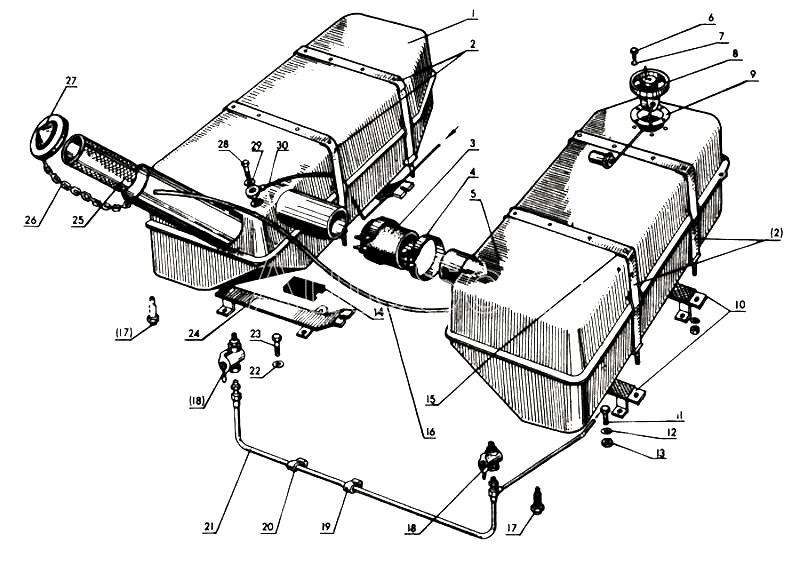

Топливные баки

№

чертежный номер

название запчасти

-

11.113-100

Шарик ГОСТ 5722-81

-

70-1101005

Баки

1

70-1101020

Бак

2

70-1101070

Хомут

3

70-1101035-Б

Рукав

4

ХС-66

Хомут

5

70-1101010

Бак

6

Винт М5-6gх10.58.019 ГОСТ 17473-72

Винт М5-6gх10.58.019 ГОСТ 17473-72

7

80-1101067

Шайба

8

БМ161-А-Б

Бензомер

9

200С-3806026

Прокладка

10

80-1101250-Б

Кронштейн правый

11

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

12

Шайба 10ОТ ГОСТ 6402-70

Шайба 10ОТ ГОСТ 6402-70

13

Гайка М10.6Н.6.019 ГОСТ 5915-70

Гайка М10.6Н.6.019 ГОСТ 5915-70

14

80-1101012-Б

Прокладка

15

ПР-36-01

Прокладка

16

85-1101002-02

Трубка

17

50-1101081-Б

Штуцер

18

КР-25

Кран

19

70-1101042

Скоба

20

50-1111102-01

Прокладка

21

70-1101345-Б1

Трубопровод

22

Шайба 12 ОТ ГОСТ 6402-70

Шайба 12 ОТ ГОСТ 6402-70

23

Болт М12-6gх30.88.35.019 ГОСТ 7796-70

Болт М12-6gх30.88.35.019 ГОСТ 7796-70

24

80-1101280-Б

Кронштейн левый

25

82-1101040

Фильтр

26

36-1101070

Цепочка

27

82-1103010

Пробка

28

36-1104787

Болт

29

36-1104788

Прокладка

30

70-1104180

Трубка
