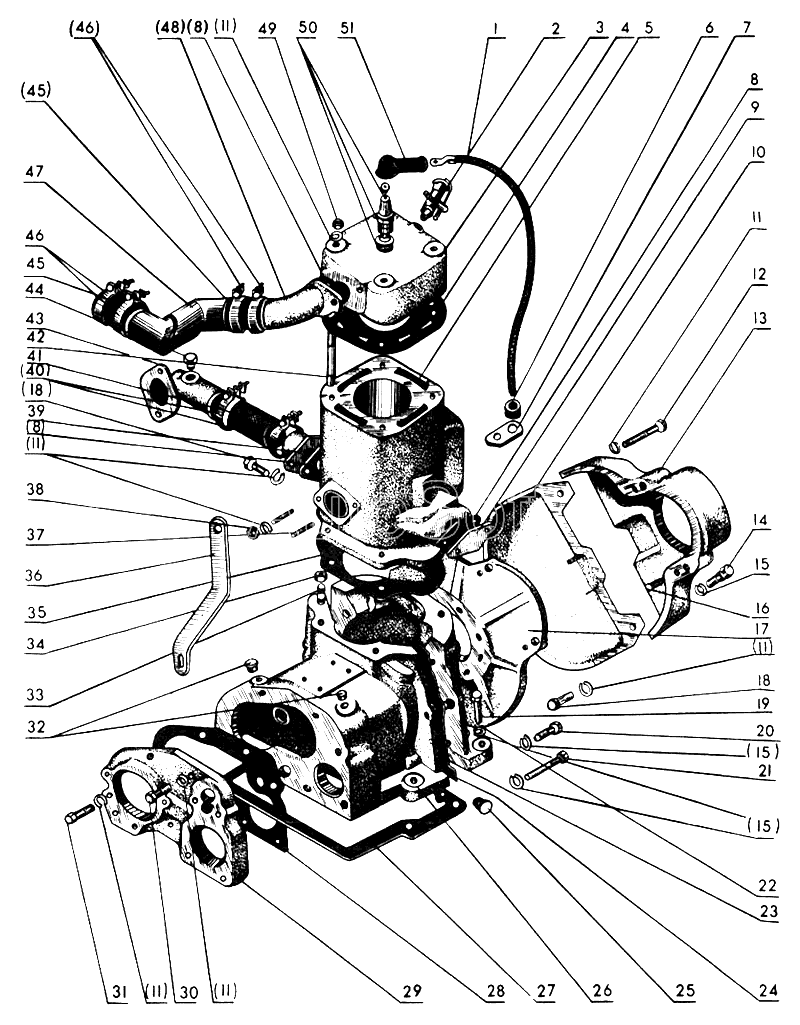

Пусковой двигатель

№

чертежный номер

название запчасти

-

75.24.014-1

Картер в сборе

-

75.24.с08

Цилиндр в сборе со шпильками

-

75.24.с32-1

Кожух маховика в сборе

-

Д24.с01-5

Двигатель П-10УД в сборе

1

Д24.079

Провод

2

Д24.с09-В

Краник

3

Д24.033-Б

Головка цилиндра

4

Д24.с18-А

Прокладка

5

350.01.040.00

Цилиндр

6

Д24.123

Втулка

7

Д24.122-А

Планка

8

Д24.093

Прокладка

9

Д24.205

Заглушка

10

75.24.112-2

Кожух (передний)

11

Шайба 8 65Г 06 ГОСТ 6402-70

Шайба 8 65Г 06 ГОСТ 6402-70

12

Болт М8-6gх65.88.35.019 ГОСТ 7795-70

Болт М8-6gх65.88.35.019 ГОСТ 7795-70

13

75.24.111-4

Кожух (задний)

14

75.24.113

Болт

15

Шайба 10 65Г 06 ГОСТ 6402-70

Шайба 10 65Г 06 ГОСТ 6402-70

16

Штифт 8Сзх15 ГОСТ 3128-70

Штифт 8Сзх15 ГОСТ 3128-70

17

75.24.109-4

Плита

18

Болт М8-6gх20.88.35.019 ГОСТ 7796-70

Болт М8-6gх20.88.35.019 ГОСТ 7796-70

19

Болт М12-6gх40.88.35.019 ГОСТ 7796-70

Болт М12-6gх40.88.35.019 ГОСТ 7796-70

20

Болт М8-6gх28.88.35.019 ГОСТ 7796-70

Болт М8-6gх28.88.35.019 ГОСТ 7796-70

21

Болт М10-6gх60.88.35.019 ГОСТ 7795-70

Болт М10-6gх60.88.35.019 ГОСТ 7795-70

22

Шайба 12 65Г 06 ГОСТ 6402-70

Шайба 12 65Г 06 ГОСТ 6402-70

23

75.24.102-1

Картер (задний)

24

Д24.145

Прокладка

25

Пробка КГ-1/8" ГОСТ 12720-67

Пробка КГ-1/8" ГОСТ 12720-67

26

Д24.001-Г

Картер (передний)

27

50-1015552

Прокладка

28

Д24.073

Прокладка

29

Д24.072-А

Плита

30

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

31

М8-6gх35.88.35.019 ГОСТ 7796-70

Болт

32

Пробка КГ-1/4" ГОСТ 12720-67

Пробка КГ-1/4" ГОСТ 12720-67

33

Шпилька БМ10 1,85ТО/1,6Нх25 12/18 66 ГОС

Шпилька БМ10 1,85ТО/1,6Нх25 12/18 66 ГОСТ 11765-66

34

Гайка М10.6 ГОСТ 5916-70

Гайка М10.6 ГОСТ 5916-70

35

Д24.146

Прокладка

36

350.01.013.20

Кронштейн

37

Шпилька БМ8 ТО/2Нх20 10/16 66 ГОСТ 11765

Шпилька БМ8 ТО/2Нх20 10/16 66 ГОСТ 11765-66

38

Гайка М8.6 ГОСТ 5916-70

Гайка М8.6 ГОСТ 5916-70

39

Д24.101

Патрубок

40

ХС-41-П29

Хомут

41

Рукав 5-60-1,5 ТУ 38.005.6107-75

Рукав 5-60-1,5 ТУ 38.005.6107-75

42

Д24.081

Шпилька

43

240-1015597

Патрубок

44

Пробка КГ-3/8" ГОСТ 12720-67

Пробка КГ-3/8" ГОСТ 12720-67

45

Рукав 5-60-2 ТУ-38.005.6107-75

Рукав 5-60-2 ТУ-38.005.6107-75

46

ХС-46-П29

Хомут

47

50-1015590-Б

Труба

48

50-1015592-Б

Патрубок

49

Д24.082

Гайка

50

Г-СН200-3707010-Г4

Свеча СН-200 (А10Н)

51

54.24.445-Б

Наконечник
