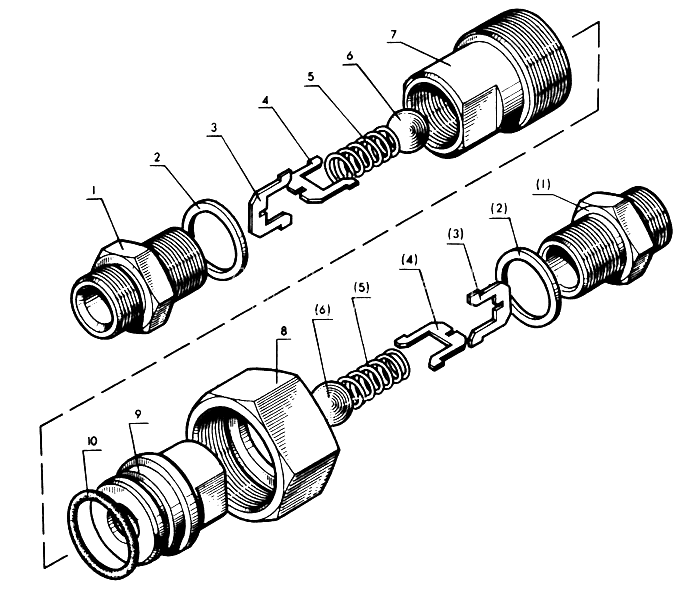

Запорное устройство

№

чертежный номер

название запчасти

-

1057-4616340-А

Крестовина в сборе

-

3057-4616320

Запорное устройство в сборе

-

3057-4616330

Корпус левый

-

3057-4616350

Клапан запорного устройства диаметр 12 правый в сборе

1

1057-4616338-А

Штуцер

2

1058-4616339

Шайба уплотнительная

3

1057-4616344-А

Крестовина нижняя

4

1057-4616342-А

Крестовина верхняя

5

А16-2530034-1

Пружина

6

Шарик II 14.288-60 ГОСТ 3722-81

Шарик II 14.288-60 ГОСТ 3722-81

7

1057-4616332-А

Корпус левый запорного устройства диаметр 12

8

1057-4616364-Б

Гайка накидная

9

1057-4616352-А

Корпус правый запорного устройства диаметр 12

10

Кольцо 022-027-30-2-3 ГОСТ 9833-73

Кольцо 022-027-30-2-3 ГОСТ 9833-73
