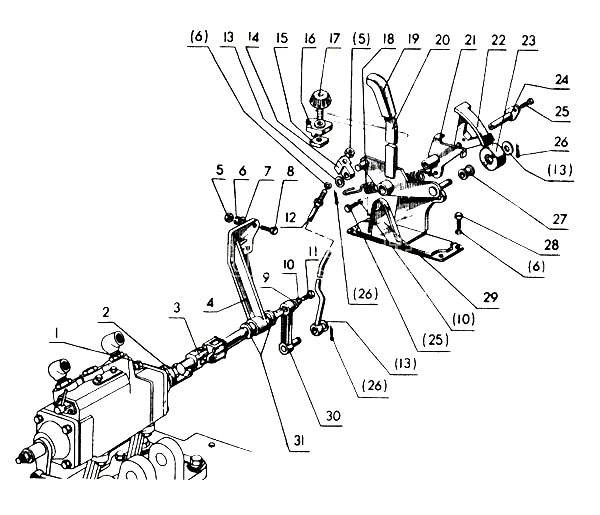

Управление регулятором

№

чертежный номер

название запчасти

1

Шайба 10ОТ ГОСТ 6402-70

Шайба 10ОТ ГОСТ 6402-70

2

Гайка М10-6Н.6.019 ГОСТ 5915-70

Гайка М10-6Н.6.019 ГОСТ 5915-70

3

80-4616050-В

Вал

4

80-4616021-А

Кронштейн

5

Гайка М8-6Н-6.019 ГОСТ 5915-70

Гайка М8-6Н-6.019 ГОСТ 5915-70

6

Шайба 8Т.65Г.06 ГОСТ 6402-70

Шайба 8Т.65Г.06 ГОСТ 6402-70

7

Шайба 8.01.019 ГОСТ 11371-78

Шайба 8.01.019 ГОСТ 11371-78

8

Болт М8-6gх30.88.019 ГОСТ 7796-70

Болт М8-6gх30.88.019 ГОСТ 7796-70

9

Шайба 6.01.019 ГОСТ 11371-78

Шайба 6.01.019 ГОСТ 11371-78

10

Шайба 6Т. 65Г.06 ГОСТ 6402-70

Шайба 6Т. 65Г.06 ГОСТ 6402-70

11

Болт М6-6gх12.88.35.019 ГОСТ 7796-70

Болт М6-6gх12.88.35.019 ГОСТ 7796-70

12

80-4616044-Б

Тяга

13

Шайба 10.01.019 ГОСТ 11371-78

Шайба 10.01.019 ГОСТ 11371-78

14

80-4616051

Ползун

15

Гайка М6.6Н.5.019 ГОСТ 5915-70

Гайка М6.6Н.5.019 ГОСТ 5915-70

16

80-4616034

Упор

17

80-4616070

Винт

18

50-1605152

Пружина

19

А13.17.000

Рукоятка

20

80-4616020-Б

Рычаг

21

80-4616035

Рычаг

22

80-4616014-01

Сектор

23

80-4616017

Ролик

24

80-4616155

Палец

25

Болт М6-6gх14.88.35.019 ГОСТ 7798-70

Болт М6-6gх14.88.35.019 ГОСТ 7798-70

26

Шплинт 3,2х18.019 ГОСТ 397-70

Шплинт 3,2х18.019 ГОСТ 397-70

27

80-4616016

Втулка

28

Болт М8-6gх16.88.019 ГОСТ 7796-70

Болт М8-6gх16.88.019 ГОСТ 7796-70

29

80-4616150

Кронштейн

30

80-4616040

Рычаг

31

80-4616092

Втулка
