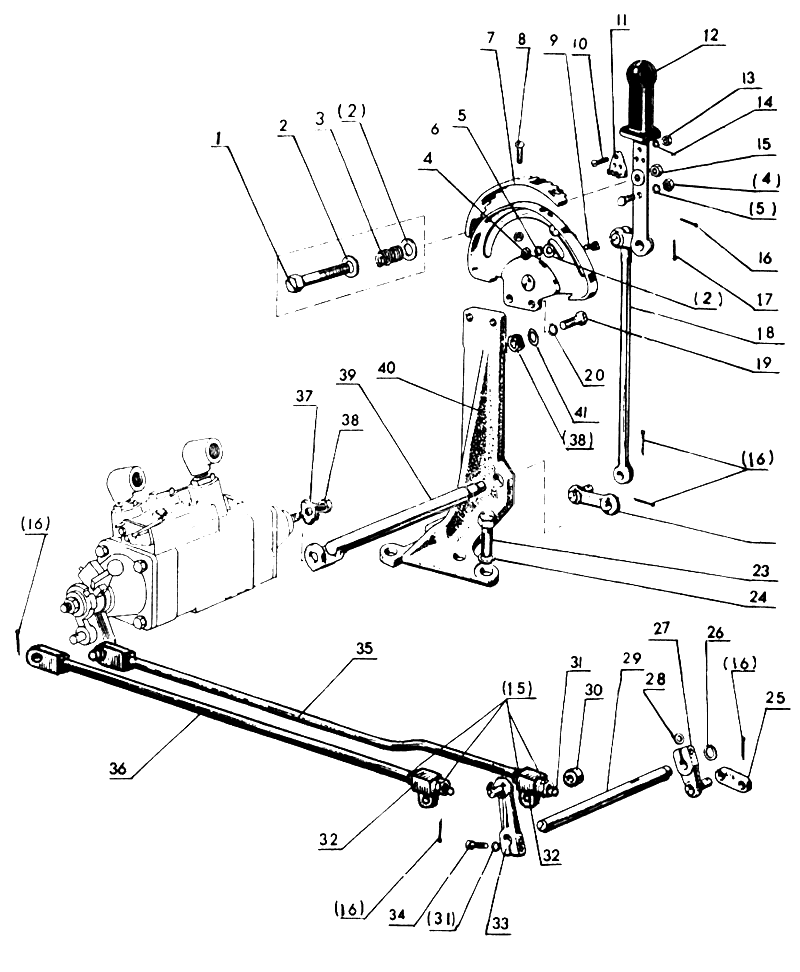

Управление регулятором

№

чертежный номер

название запчасти

-

70-4616010

Управление регулятором

-

70-4616120-А

Тяга в сборе

-

70-4616130-Б

Тяга в сборе

1

М8-6gх35.88.35.019 ГОСТ 7796-70

Болт

2

Шайба 8.01.016 ГОСТ 11371-78

Шайба 8.01.016 ГОСТ 11371-78

3

А61-072

Пружина

4

Гайка М6.6Н.6.019 ГОСТ 5915-70

Гайка М6.6Н.6.019 ГОСТ 5915-70

5

Шайба 6 65Г 06 ОСТ 37.001.115-75

Шайба 6 65Г 06 ОСТ 37.001.115-75

6

Гайка М5.6Н.019 ГОСТ 5927-70

Гайка М5.6Н.019 ГОСТ 5927-70

7

70-4616031

Сектор зубчатый

8

Винт М5-6gх12.88.35.019 ГОСТ 17473-80

Винт М5-6gх12.88.35.019 ГОСТ 17473-80

9

Р50-4616019

Болт

10

Винт М4-6gх12.88.35 ГОСТ 17473-80

Винт М4-6gх12.88.35 ГОСТ 17473-80

11

70-4616037

Пластина

12

70-4616070

Рукоятка

13

Гайка М4.6Н.6.019 ГОСТ 5915-70

Гайка М4.6Н.6.019 ГОСТ 5915-70

14

Шайба 4Т 65Г 06 ОСТ 37.001.115-75

Шайба 4Т 65Г 06 ОСТ 37.001.115-75

15

Гайка М8.6Н.6.019 ГОСТ 5915-70

Гайка М8.6Н.6.019 ГОСТ 5915-70

16

Шплинт 3,2х18-001 ГОСТ 397-66

Шплинт 3,2х18-001 ГОСТ 397-66

17

Шплинт 4х25-001 ГОСТ 397-79

Шплинт 4х25-001 ГОСТ 397-79

18

70-4616026

Тяга

19

Болт М10-6gх35.88.35.019 ГОСТ 7796-70

Болт М10-6gх35.88.35.019 ГОСТ 7796-70

20

Шайба 10 65Г 06 ОСТ 37.001.115-74

Шайба 10 65Г 06 ОСТ 37.001.115-74

21

70-4616030-А

Сектор

22

Р50-4616040-Б

Рычаг

23

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

24

Шайба 12 65Г 06 ОСТ 37.001.115-74

Шайба 12 65Г 06 ОСТ 37.001.115-74

25

Р50-4616054

Пластина

26

Кольцо Б15 ГОСТ 13942-68

Кольцо Б15 ГОСТ 13942-68

27

Р50-4616130-Б

Рычаг

28

Р50-4616053

Шпонка

29

70-4616051

Валик

30

70-1310042

Шайба

31

Шайба 10 б5Г 06 ОСТ 37.001.115-74

Шайба 10 б5Г 06 ОСТ 37.001.115-74

32

80-4616051

Ползун

33

70-4616110

Рычаг

34

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

35

70-4610150

Тяга

36

70-4616140

Тяга

37

70-4616039

Шайба

38

Гайка М10.6Н.6.019 ГОСТ 5927-70

Гайка М10.6Н.6.019 ГОСТ 5927-70

39

70-4616060-Б

Валик

40

70-4616015

Кронштейн

41

Шайба 10 01.016 ГОСТ 11371-78

Шайба 10 01.016 ГОСТ 11371-78
