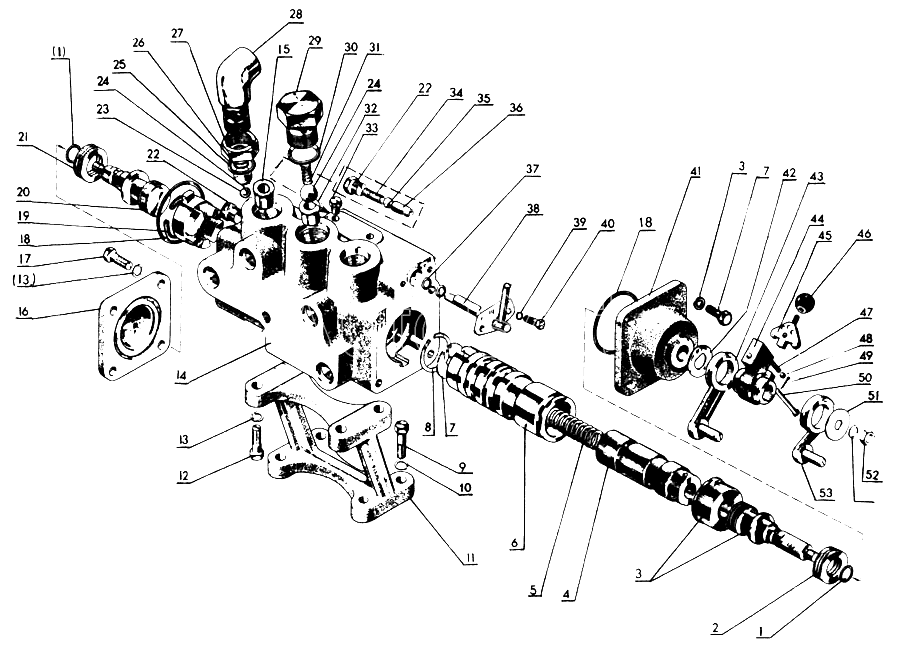

Регулятор

№

чертежный номер

название запчасти

-

Р50-4614020-Б

Регулятор

1

011-015-25-1-4

Кольцо

2

Подшипник 8103 ГОСТ 7872-89

Подшипник 8103 ГОСТ 7872-89

3

Р50-4614040-Б

Винт золотника

4

Р50-4614013-Б3

Золотник

5

Р50-4614014

Пружина

6

Р60-4614012-Б

Гильза

7

Р50-4614017

Шайба

8

Кольцо Б36 ГОСТ 13943-68

Кольцо Б36 ГОСТ 13943-68

9

Болт М12-6gх30.88.35.019 ГОСТ 7796-70

Болт М12-6gх30.88.35.019 ГОСТ 7796-70

10

Шайба 12 65Г 06 ОСТ 37.001.115-74

Шайба 12 65Г 06 ОСТ 37.001.115-74

11

70-4614032-А

Кронштейн

12

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

13

Шайба 10 65Г 06 ОСТ 37.001.115-74

Шайба 10 65Г 06 ОСТ 37.001.115-74

14

Р50-4614011-Б

Корпус

15

Р50-4614021-Б

Седло

16

Р50-4614015-А

Крышка

17

Болт М10-6gх20.88.35.019 ГОСТ 7796-70

Болт М10-6gх20.88.35.019 ГОСТ 7796-70

18

054-060-36-0-4

Кольцо

19

Р50-4614061

Кольцо 1Б38 ГОСТ 13941-68

20

Р50-4614030-Б

Винт гильзы

21

Р50-4614074

Втулка

22

Пробка КГ-1/4" ОСТ 23.1.117-83

Пробка КГ-1/4" ОСТ 23.1.117-83

23

Шарик Б 10-60 ГОСТ 3722-81

Шарик Б 10-60 ГОСТ 3722-81

24

Шарик Б 14.288-60 ГОСТ 3722-81

Шарик Б 14.288-60 ГОСТ 3722-81

25

018-022-25-2-3

Кольцо

26

Р50-4614059

Пружина

27

40-3405062

Гайка

28

Р50-4614029-А

Штуцер

29

Р50-4614019-Б

Корпус клапана

30

022-027-30-2-3

Кольцо

31

А61-072

Пружина

32

Р50-4614018

Седло

33

Пробка КГ-1/8" ОСТ 23.1.117-83

Пробка КГ-1/8" ОСТ 23.1.117-83

34

12-52-78

Пружина

35

Шарик Б 7,938-100 ГОСТ 3722-81

Шарик Б 7,938-100 ГОСТ 3722-81

36

Р50-4614042

Седло

37

011-016-30-1-4

Кольцо

38

Р50-4614120

Кран

39

Шайба 8Т 65Г 06 ГОСТ 6402-70

Шайба 8Т 65Г 06 ГОСТ 6402-70

40

Болт М8-6gх14.88.35.019 ГОСТ 7796-70

Болт М8-6gх14.88.35.019 ГОСТ 7796-70

41

Р50-4614016

Крышка

42

Р50-4614052

Шайба

43

Р50-4614080-А

Рычаг

44

Р50-4614048-Б1

Муфта

45

Р50-4614049-Б

Фиксатор

46

Р50-4614054

Ручка

47

Р50-4614072

Пружина

48

Шарик Б5, 556-60 ГОСТ 3722-81

Шарик Б5, 556-60 ГОСТ 3722-81

49

Шплинт 2х12-001 ГОСТ 397-79

Шплинт 2х12-001 ГОСТ 397-79

50

Р50-4614051

Ось

51

Р50-4614053

Шайба

52

Гайка М10.6Н.5.016 ГОСТ 5915-70

Гайка М10.6Н.5.016 ГОСТ 5915-70

53

Р50-4614090

Рычаг
