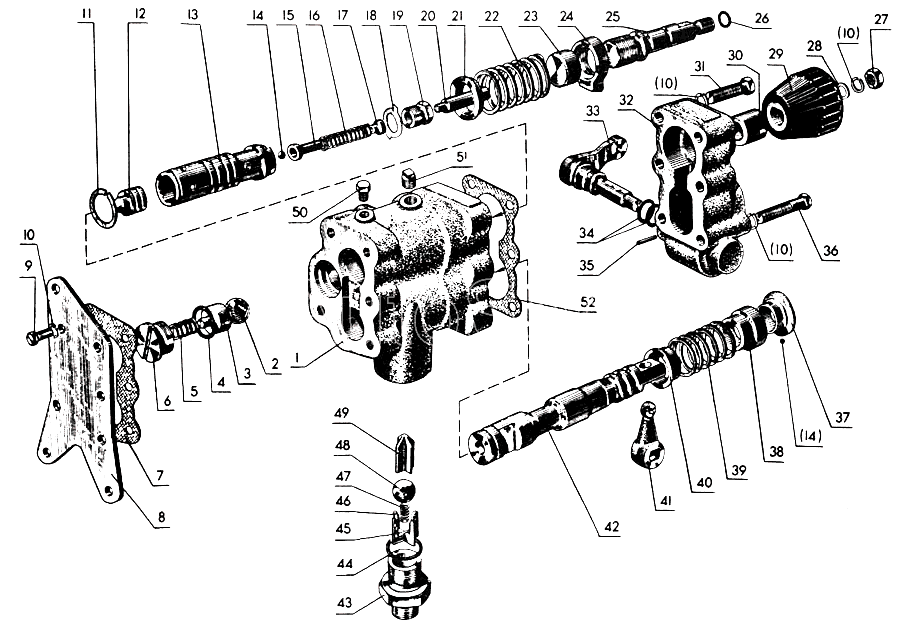

Гидроувеличитель сцепного веса

№

чертежный номер

название запчасти

-

50-4609011

Золотник в сборе

-

70-4609010

Гидроувеличитель сцепного веса в сборе

-

70-4609012-Б

Ползун в сборе

1

70-4609013-Б

Корпус

2

Шарик IV 11 мм Н ГОСТ 3722-60

Шарик IV 11 мм Н ГОСТ 3722-60

3

50-4609063

Направляющая

4

Кольцо 017-022-30-2-2 ГОСТ 18829-73

Кольцо 017-022-30-2-2 ГОСТ 18829-73

5

А61-072

Пружина

6

50-4609051-Б

Пробка

7

50-4609048

Прокладка

8

70-4609049-Б

Крышка

9

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

10

Шайба 10ОТ 65Г 06 ГОСТ 6402-70

Шайба 10ОТ 65Г 06 ГОСТ 6402-70

11

50-3406022

Кольцо

12

50-4609019

Плунжер

13

50-4609017

Золотник

14

Шарик III 5,556 мм Н ГОСТ 3722-60

Шарик III 5,556 мм Н ГОСТ 3722-60

15

50-4609053

Направляющая

16

50-4609054

Пружина

17

50-4609056

Шайба

18

50-4609052

Шайба

19

50-4609057

Гайка

20

50-4609021

Плунжер

21

50-4609022-А

Упор

22

50-4609018

Пружина

23

50-4609024

Колпак

24

50-4609023-А

Гайка

25

50-4609026

Винт

26

50-4609027

Кольцо

27

Гайка М10.6Н.6.35.019 ГОСТ 5915-70

Гайка М10.6Н.6.35.019 ГОСТ 5915-70

28

Шайба 10.01.019 ГОСТ 11371-78

Шайба 10.01.019 ГОСТ 11371-78

29

50-4609020-А

Маховичок

30

70-4609086-А

Втулка

31

Болт М10-6gх55.88.35.019 ГОСТ 7795-70

Болт М10-6gх55.88.35.019 ГОСТ 7795-70

32

70-4609028

Крышка

33

70-4609015

Рычаг

34

Кольцо 013-017-25-2-2 ГОСТ 18829-73/ГОСТ

Кольцо 013-017-25-2-2 ГОСТ 18829-73/ГОСТ 9833-73

35

Штифт 4х30 65Г ГОСТ 19229-69

Штифт 4х30 65Г ГОСТ 19229-69

36

Болт М10-6gх75.88.35.019 ГОСТ 7795-70

Болт М10-6gх75.88.35:019 ГОСТ 7795-70

37

70-4609059-А

Сепаратор

38

70-4609061

Обойма

39

70-4609058

Пружина

40

70-4609039

Стакан

41

70-4609044

Рычаг

42

70-4609036-Б

Ползун

43

70-4609047-Б

Штуцер

44

Кольцо 022-028-36-2-2 ГОСТ 18829-73/ГОСТ

Кольцо 022-028-36-2-2 ГОСТ 18829-73/ГОСТ 9833-73

45

Н.036.52.111

Крестовина

46

Н.036.52.112

Крестовина

47

70-4609037

Пружина

48

Шарик У 16,669 мм Н ГОСТ 3722-60

Шарик У 16,669 мм Н ГОСТ 3722-60

49

70-4609035

Толкатель

50

Пробка КГ1/4" А12.019 ОСТ 23.1.117-83

Пробка КГ1/4" А12.019 ОСТ 23.1.117-83

51

Пробка КГ 3/8" А12.019 ОСТ 23.1.117-83

Пробка КГ 3/8" А12.019 ОСТ 23.1.117-83

52

50-4609034

Прокладка
