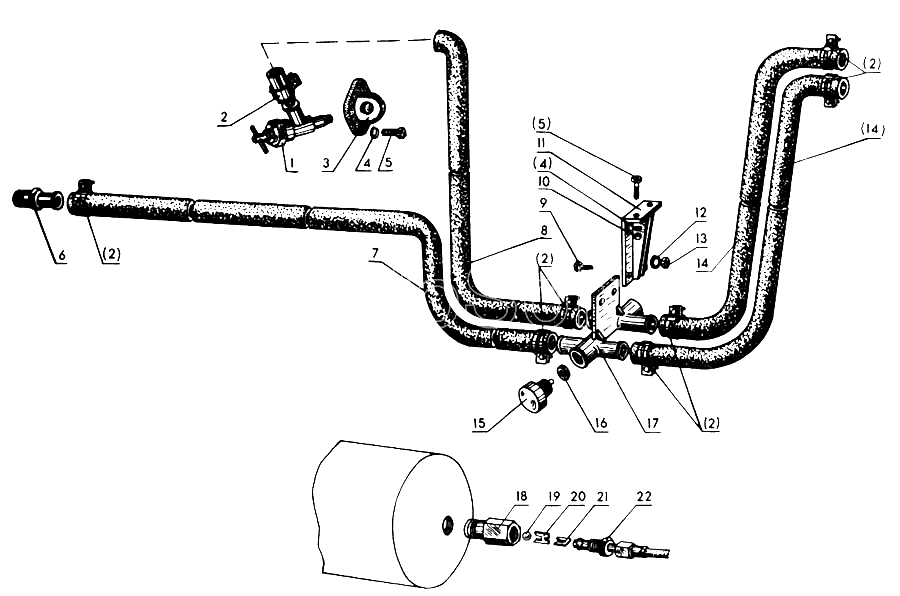

Арматура блока отопления

№

чертежный номер

название запчасти

-

70-8115310

Кран

1

КР-29

Кран КР-29 ОН-025 287-66

2

ХС-23

Хомут

3

70-8115022-А

Патрубок

4

Шайба 8 65Г 06 ГОСТ 6402-70

Шайба 8 65Г 06 ГОСТ 6402-70

5

Болт М8-6gх16.88.35.019 ГОСТ 7796-70

Болт М8-6gх16.88.35.019 ГОСТ 7796-70

6

70-8115024

Штуцер

7

70-8115084-01

Шланг L=1810 мм

8

70-8115084-02

Шланг L=1100мм

9

Болт М6-6gх14.88.35.019 ГОСТ 7796-70

Болт М6-6gх14.88.35.019 ГОСТ 7796-70

10

Гайка М8.6.6Н.019 ГОСТ 5915-70

Гайка М8.6.6Н.019 ГОСТ 5915-70

11

70-8115621

Кронштейн

12

Шайба 6 65Г 06 ГОСТ 6402-70

Шайба 6 65Г 06 ГОСТ 6402-70

13

Гайка М6.6Н.019 ГОСТ 5915-70

Гайка М6.6Н.019 ГОСТ 5915-70

14

70-8115084

Шланг

15

70-8115312

Пробка

16

70-8115313

Прокладка

17

70-8115311

Корпус

18

70-8115252

Переходник

19

Шарик V8 мм Н ГОСТ 3722-60

Шарик V8 мм Н ГОСТ 3722-60

20

70-8115118

Крестовина

21

70-8115125

Крестовина

22

70-8115260 Зам

Трубка
