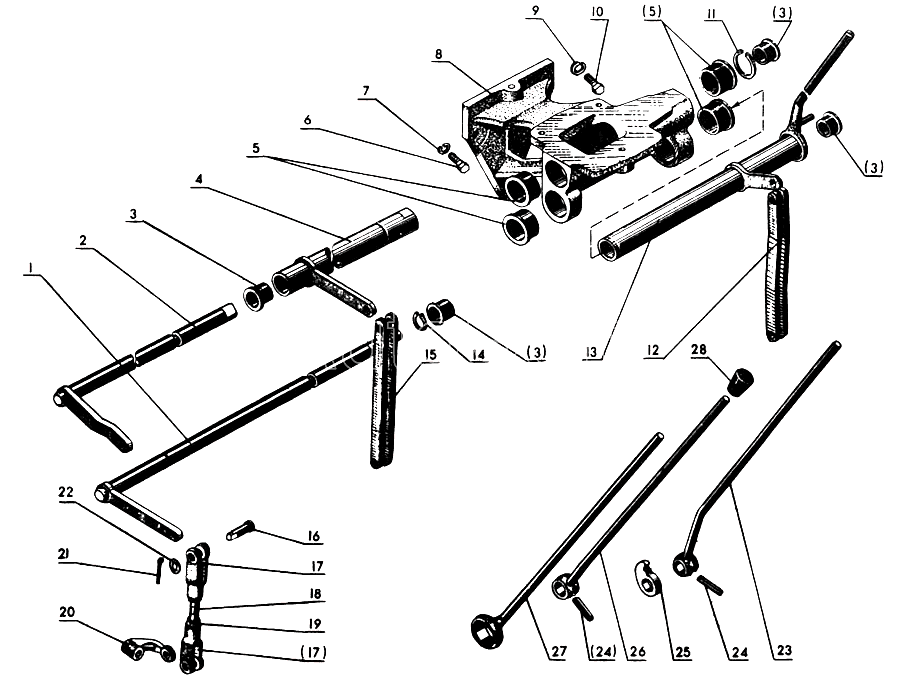

Управление гидроузлами

№

чертежный номер

название запчасти

-

70-4607040

Кронштейн в сборе

1

70-4607220

Вал

2

70-4607250

Вал

3

50-4607078-А

Втулка

4

70-4607240

Вал

5

50-4607079-А1

Втулка

6

Болт М10-6gх30.88.35.019 ГОСТ 7795-70

Болт М10-6gх30.88.35.019 ГОСТ 7795-70

7

Шайба 10ОТ ОСТ 37.001.115-75

Шайба 10ОТ ОСТ 37.001.115-75

8

70-4607017

Кронштейн

9

Шайба 12ОТ ОСТ 37.001.115-75

Шайба 12ОТ ОСТ 37.001.115-75

10

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

11

Кольцо 2Б32 ГОСТ 13940-68

Кольцо 2Б32 ГОСТ 13940-68

12

70-4607108

Тяга

13

70-4607230

Вал

14

Кольцо 2Б18 ГОСТ 13940-68

Кольцо 2Б18 ГОСТ 13940-68

15

70-4607087

Тяга

16

А61-030-А1

Палец

17

А20-213-А

Вилка

18

50-4607087

Тяга

19

Гайка М8.6Н.6.09 ГОСТ 5915-70

Гайка М8.6Н.6.09 ГОСТ 5915-70

20

50-4607086-А

Рычаг

21

Шплинт 3,2х18-001 ГОСТ 397-66

Шплинт 3,2х18-001 ГОСТ 397-66

22

70-4607144

Шайба

23

70-4607074

Рычаг

24

Штифт 8х30.65Г ГОСТ 14229-69

Штифт 8х30.65Г ГОСТ 14229-69

25

70-4607117

Пластина

26

70-4607076

Рычаг

27

70-4607077

Рычаг

28

А61.01.014

Рукоятка
