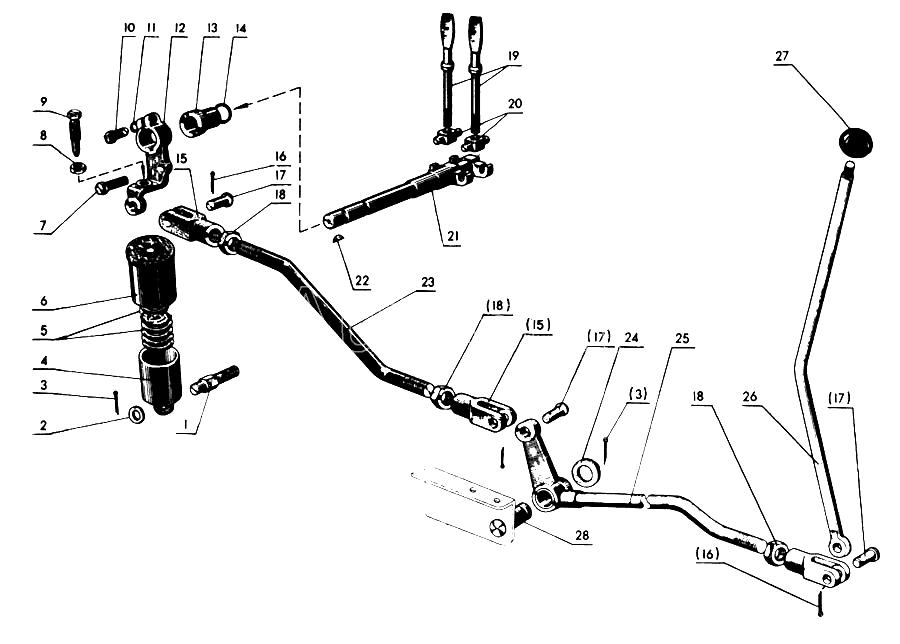

Управление ВОМ

№

чертежный номер

название запчасти

-

50-4216070-Б

Валик управления с осью в сборе

-

70-4216010-Б

Установка управления ВОМ

-

70-4216040

Пружина со стаканами в сборе

-

70-4216060-Б

Тяга рычага с осью и гайкой в сборе

-

70-4216065

Рычаг с осью и гайкой в сборе

1

70-4216048

Болт

2

Шайба 16.01.019 ГОСТ 11371-78

Шайба 16.01.019 ГОСТ 11371-78

3

Шплинт 4х36.001 ГОСТ 397-66

Шплинт 4х36.001 ГОСТ 397-66

4

80-4216045

Стакан внутренний

5

50-1602032

Пружина

6

80-4216055

Стакан наружный

7

Болт М10-6gх60.88.35.019 ГОСТ 7796-70

Болт М10-6gх60.88.35.019 ГОСТ 7796-70

8

Гайка М16.6Н.6.019 ГОСТ 5915-70

Гайка М16.6Н.6.019 ГОСТ 5915-70

9

70-4216023

Болт

10

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

Болт М12-6gх35.88.35.019 ГОСТ 7796-70

11

Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74

Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74

12

50-4216022-А

Рычаг

13

40-4216024

Втулка

14

НШ10-0101037

Кольцо

15

50-3502203

Вилка

16

Шплинт 3,2х18,001

Шплинт 3,2х18,001

17

Ось 21-12С4х32 ГОСТ 9650-68

Ось 21-12С4х32 ГОСТ 9650-68

18

Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70

Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70

19

50-4216028-Б

Винт

20

50-4216034

Ось

21

50-4216018

Валик

22

Шпонка сегментная 6х11.06 ГОСТ 8795-68

Шпонка сегментная 6х11.06 ГОСТ 8795-68

23

70-4216043-Б

Тяга

24

50-3406037

Шайба упорная

25

70-4216050-Б

Рычаг

26

70-4216081-Б

Стержень

27

12-12сб-108

Рукоятка

28

70-4216069

Валик
