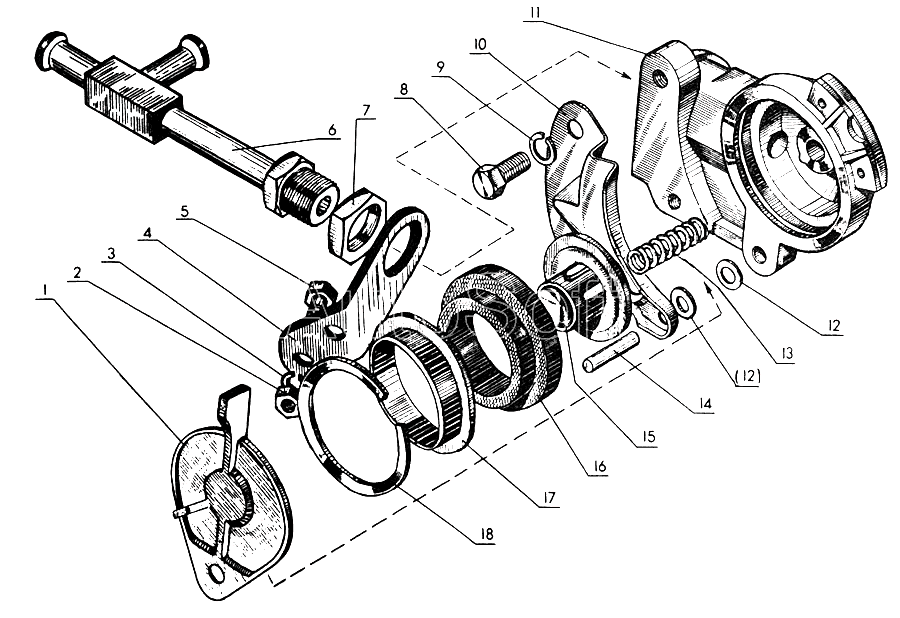

Соединительная головка

№

чертежный номер

название запчасти

-

А29.76.000

Головка соединительная в сборе

1

А29.76.004

Крышка

2

Гайка М10-6Н.019 ГОСТ 15522-70

Гайка М10-6Н.019 ГОСТ 15522-70

3

Шайба 10ОТ ОСТ 37.001.115-75

Шайба 10ОТ ОСТ 37.001.115-75

4

70-3521012

Кронштейн

5

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

Болт М10-6gх25.88.35.019 ГОСТ 7796-70

6

70-3521030

Тройник (для спецкомплектаций)

7

Гайка М22х1,5-6Н.6.019 ГОСТ 15522-70

Гайка М22х1,5-6Н.6.019 ГОСТ 15522-70

8

Болт М6-6gх14.58.016 ГОСТ 7796-70

Болт М6-6gх14.58.016 ГОСТ 7796-70

9

Шайба 6.65Г 016 ГОСТ 6402-70

Шайба 6.65Г 016 ГОСТ 6402-70

10

А29.76.001

Замок

11

А29.76.005

Корпус

12

Шайба 5 01 08кп 016 ГОСТ 11371-78

Шайба 5 01 08кп 016 ГОСТ 11371-78

13

А29.66.503

Пружина

14

А29.76.012

Штифт

15

А29.76.010

Клапан

16

А29.76.003

Кольцо

17

А29.76.014

Шайба

18

А29.76.015

Кольцо
