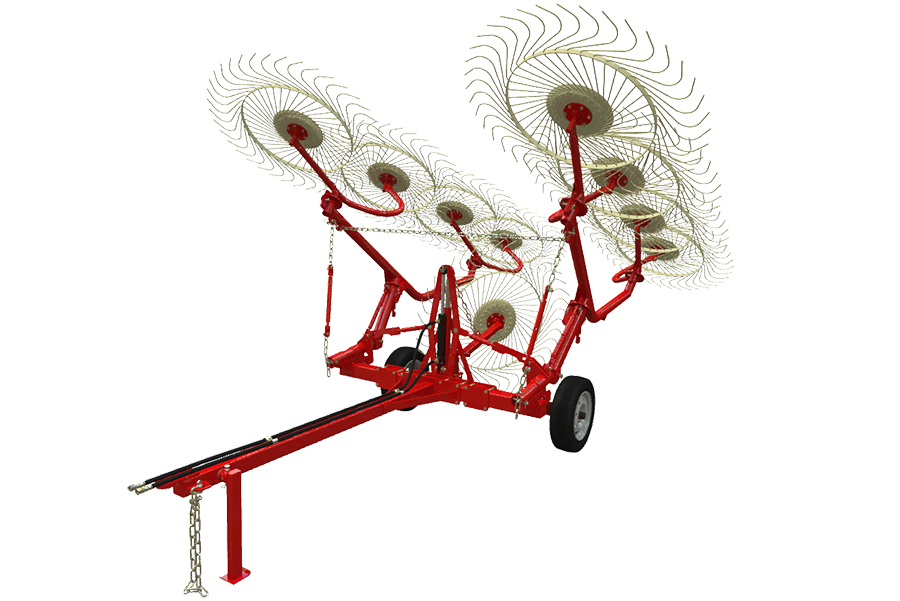

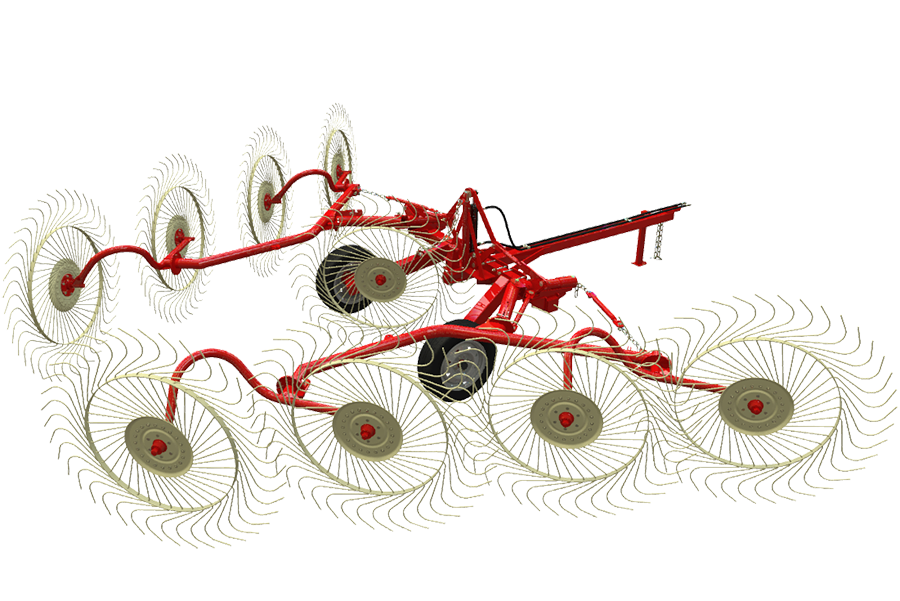

Грабли ворошилки ГВВ-6М

Российские грабли от завода "АЗАС" (г. Барнаул). Предназначены для сгребания трав из прокосов в валок, ворошения скошенной массы, оборачивания и сдваивания валков. Грабли рекомендуется использовать как на среднеурожайных, так и на высокоурожайных сеяных и естественных сенокосах с ровным рельефом или уклоном не более 6 градусов, при влажности трав не более 70%. Кроме этого грабли могут быть применены для сгребания соломы после уборки зерновых культур.


Особенности и преимущества:

1. Большая ширина захвата – до 6 м.
2. Качественный сбор скошенной массы в рыхлый однородный валок.
3. Зубья рабочих колес изготовлены из пружинной стали высокого качества и имеют особую изогнутую форму, что позволяет им работать на изгиб и кручение сразу в двух плоскостях.
4. Диаметр проволоки зуба рабочего колеса – 7 мм.
5. Благодаря особой форме зубьев, грабли, при работе, имеют постоянный контакт одновременно нескольких зубьев с почвой обеспечивая качественный захват скошенной массы и без попадания земли.
6. Усиленная тележка граблей по сравнению с аналогичными ГВВ-6, а именно: усилено дышло, усилены балки опорных колес, усилены кулаки крепления балок рабочих колес, переработана конструкция механизма подъема (опускания) балок рабочих колес. Данные изменения позволили увеличить жесткость и надежность всей конструкции тележки.
7. Шины опорных колес 165/70R13, установленные на штампованный диск 5J*R13 от а/м ВАЗ.
8. В качестве ступицы опорных колес применяется задняя ступица а/м ВАЗ-2108/2110 в сборе с подшипником и осью, что многократно увеличивает надежность и долговечность данного узла.
9. Литая ступица рабочего колеса, в комплекте с установленными радиальными подшипниками обеспечивает надёжность и долговечность работы данного узла.
10. Штампованный диск рабочего колеса с дополнительными ребрами жесткости, увеличенным диаметром расположения крепежных отверстий до 133 мм и их количеством до 6 штук, обеспечивает более равномерное распределение нагрузки на сам диск при работе. В совокупности с литой ступицей обеспечивается высокая надежность и долговечность данного узла.
11. Балки с установленными на них рабочими колесами имеют возможность копирования рельефа поля.
12. Возможность установки дополнительного среднего колеса. Данное рабочее колесо позволяет ворошить скошенную массу по центру граблей, в месте укладки валка.
13. Более низкие эксплуатационные затраты колесно-пальцевых граблей по сравнению с роторными: невысокие затраты на обслуживание машины, ввиду отсутствия сложных и дорогих элементов (таких как карданные валы, шестерни, эксцентрики и т.д.); более низкие энергозатраты – для агрегатирования требуются трактора с меньшей мощностью двигателя.

Характеристики:

Производительность при сгребании за час основного времени: до 8,5 до Га/час
Ширина захвата при сгребании: до 6 м.
Ширина захвата при ворошении: до 9 м.
Количество рабочих колёс: 8 или 9 (со средним колесом)
Диаметр рабочего колеса: 1350 мм.
Количество зубьев на одном колесе: 40
Ширина валка при сгребании: до 1,6 м.
Рабочая скорость: до 15 км/ч
