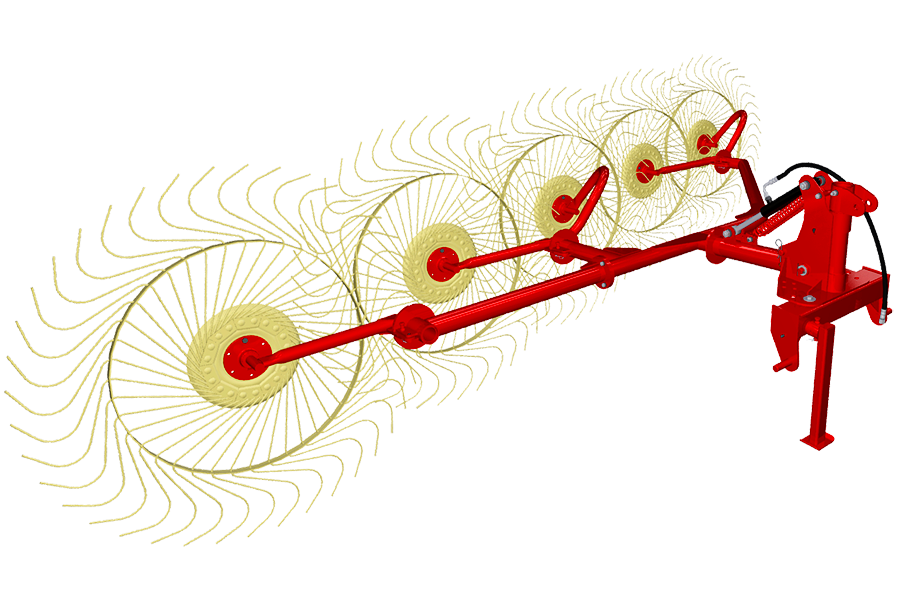

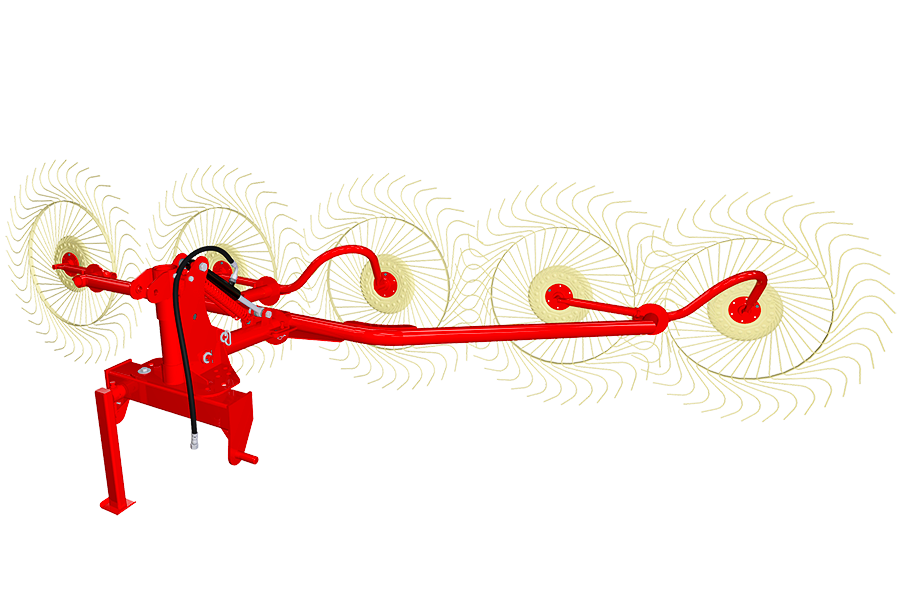

Российские грабли от завода "АЗАС" (г. Барнаул). Грабли ГВН-3М и ГВН-4М являются однотипными, имеют сходства в конструктивном исполнении и отличаются количеством рабочих колес и, соответственно, шириной захвата. ГВН-3М имеет 4 рабочих колеса, а ГВН-4М – 5 рабочих колёс. Предназначены для сгребания трав из прокосов в валок, ворошения скошенной массы. Кроме этого грабли могут быть применены для сгребания соломы после уборки зерновых культур.
Особенности и преимущества:
1. Навесная конструкция, компактные размеры и, соответственно, высокая маневренность граблей позволяют использовать их на полях с небольшой площадью и сложной формой;
2. Особая форма тандемов, на которых установлены рабочие колеса, обеспечивают лучшее прохождение сгребаемой массы (сена);
3. Качественный сбор скошенной массы в рыхлый однородный валок.
4. Зубья рабочих колес изготовлены из пружинной стали высокого качества диаметром 7 мм и имеют особую изогнутую форму, что позволяет им работать на изгиб и кручение сразу в двух плоскостях;
5. Благодаря особой форме зубьев, грабли, при работе, имеют постоянный контакт одновременно нескольких зубьев с почвой обеспечивая качественный захват скошенной массы и без попадания земли;
6. Литая ступица рабочего колеса, в комплекте с установленными радиальными подшипниками обеспечивает надёжность и долговечность работы данного узла.
7. Штампованный диск рабочего колеса с дополнительными ребрами жесткости, увеличенным диаметром расположения крепежных отверстий до 133 мм и их количеством до 6 штук, обеспечивает более равномерное распределение нагрузки на сам диск при работе. В совокупности с литой ступицей обеспечивается высокая надежность и долговечность данного узла.
Характеристики ГВН-3М:
Ширина захвата при сгребании: 2,3 м.
Ширина захвата при ворошении: 3,8 м.
Наибольшая производительность за час основного времени при сгребании: до 3,0 Га
Наибольшая производительность за час основного времени при ворошении: до 5,0 Га
Рабочая скорость: до 15 км/ч
Масса: не более 190 кг.
Количество зубьев на одном колесе: 40
Общее число рабочих колес: 4
Диаметр рабочего колеса: 1350 мм.
Агрегатируются с колесными тракторами тягового класса: 6 - 14 кН (0,6 - 1,4)
Характеристики ГВН-4М:
Ширина захвата при сгребании: 2,9 м.
Ширина захвата при ворошении: 4,8 м.
Наибольшая производительность за час основного времени при сгребании: до 3,7 Га
Наибольшая производительность за час основного времени при ворошении: до 6,0 Га
Рабочая скорость: до 15 км/ч
Масса: не более 230 кг.
Количество зубьев на одном колесе: 40
Общее число рабочих колес: 5
Диаметр рабочего колеса: 1350 мм.
Агрегатируются с колесными тракторами тягового класса: 6 - 14 кН (0,6 - 1,4)
